OL-POWER
Solid State 160-4m Linear Amplifier
Un amplificatore studiato per gli OM più esigenti che si aspettano:
PUREZZA SPETTRALE
Uno dei principali obiettivi del progetto RF è stato proprio quello di superare in modo significativo i requisiti di soppressione del segnale spuri illustrati nella norma di omologazione internazionale (ETSI 301 783 pti 5.2&5.3) per le apparecchiature radio amatoriali. A tal fine, OL-Power ha una sezione di filtraggio modulare studiata con estrema attenzione e sovradimensionata al fine di garantire le migliori performance anche a livelli ben al di sopra della piena potenza.
CONTROLLO TERMICO
E’ nelle situazioni più gravose quali i CONTEST ed i modi DIGITALI dove si può valutare la qualità del progetto di un Amplificatore RF! E’ per soddisfare a questi requisiti che il design termico di OL-Power è molto conservativo. Fornito di un sofisticato sistema di controllo della temperatura, assistito da più ventole ad intervento progressivo, può essere dotato di un dissipatore a liquido con celle di Peltier, in modo che la temperatura del dispositivo LDMOS rimanga sempre entro i limiti di sicurezza. Questo garantisce una duratura affidabilità, anche negli impieghi più gravosi.
AFFIDABILITA’ E DURATA
E’ risaputo che mentre i FET di potenza LDMOS sono estremamente robusti in uscita, sono però altamente sensibili all'overdrive RF. Per questo, abbiamo implementato un sofisticato sistema di controllo che abbiamo denominato “OL-Bias Control”. Unito ad una accurata progettazione del circuito di ingresso, OL-Power offre una “abbinata” sofisticata che riduce al minimo il rischio di danni da overdrive.
FLESSIBILITÅ
Le moderne tecniche DIGITALI e i moderni WEB-CLUSTER richiedono una velocità operativa un tempo inimmaginabile. OL-Power offre la possibilità di selezionare la banda in modo veloce e completamente automatizzata. La presenza di segnali in banda validi viene rilevata e attiverà automaticamente il passaggio a quella banda. Un circuito di commutazione a stato solido ad alta velocità e bassissima distorsione consente un'operazione di Kick-Down a piena potenza molto veloce (> 50wpm).
Inoltre, grazie alla possibilità di usufruire fino a sei connettori di antenna selezionabili e accordabili grazie ad una sezione ATU disponibile in TRE diverse versioni, ci si potrà dimenticare totalmente del cambio gamma che avverrà totalmente in automatico.
DISPONIBILE IN KIT SEAMLESS O PRE-ASSEMBLATO
OL-POWER sarà disponibile sotto forma di KIT BASE (componenti e c/s), SEAMLESS (schede preassemblate con connettori) o in versione totalmente
PRE-ASSEMBLATA e tarata.
Il CASE potrà essere personalizzato scegliendo uno dei modelli STANDARD o personalizzando la grafica secondo le proprie preferenze estetiche.
Grazie al BUS “intelligente” OL-BUS la scheda di controllo riconoscerà automaticamente la presenza
o l’assenza delle schede auto-configurandosi in modo automatico.

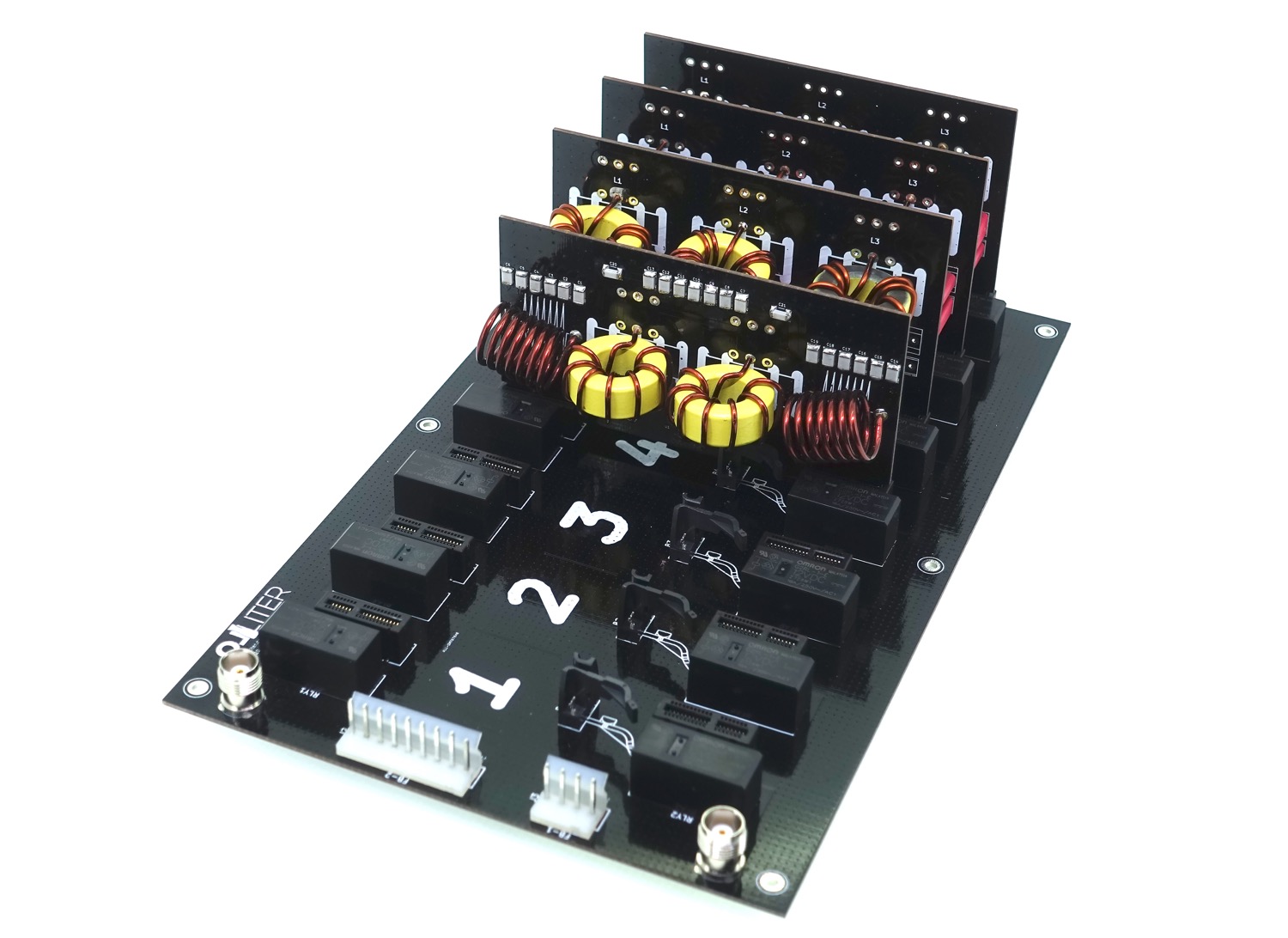

Sezione filtri modulare
Potrai scegliere di installare fino a 7 gamme.
Senza ombra di dubbio la sezione filtri è il cuore, assieme all’unità di potenza, di ogni amplificatore che si rispetti. OL-Power monta una sezione filtri LPF modulare studiata per la soppressione delle armoniche e garantire una eccellente purezza spettrale.
Grazie al design modulare ciascuno potrà decidere di installare esclusivamente i filtri banda di proprio interesse. Il Kit è fornito con 2 filtri di banda, a scelta si potranno aggiungere altri 5 filtri Opzionali.
Con semplicità si potrà inserire il filtro nell’apposito slot, senza bisogno di altre operazioni. In automatico l’unità di controllo riconoscerà i filtri installati abilitando la banda in trasmissione:
FILTRI DISPONIBILI:
- 1.8 - 2.0 Mhz
- 3.5 - 4.0 Mhz
- 7.0 - 10.2 Mhz
- 14.0 - 18.0Mhz
- 18.0 - 21.5 Mhz
- 24.0 - 30.0 Mhz
- 50.0 - 54.0 Mhz
UN KIT PER OGNI ESIGENZA
STAGE 1, STAGE 2, STAGE 3
OL-POWER è un amplificatore di potenza a stato solido configurabile.
Disponibile in tre diversi KIT che differiscono l’uno dall’altro per le diverse
competenze necessarie per l'assemblaggio.
STAGE 1
STAGE 1 è un Kit che comprende tutti i componenti selezionati, le schede PCB, i connettori ed i cavetti di connessione e relativi connettori da crimpare.
Si tratta di un Kit dedicato ai radioamatori più esperti, dotati di conoscenze tecniche e una strumentazione da Laboratorio adeguata.
Grazie al nostro esaustivo manuale ed agli schemi dettagliati potrai assemblare da zero ciascuna scheda in modo da realizzare il “TUO” amplificatore!
Il modo migliore per venire a conoscenza di tutti i segreti e le funzionalità
STAGE 2
STAGE 2 è un Kit avanzato che comprende le schede presenti in STAGE 1, pronte ad essere installate.
Per assemblare questo kit non sono richiesti sofisticati strumenti di laboratorio o competenze tecniche avanzate dato che, ogni scheda, oltre ad essere pre-montata e anche pre-tarata nel nostro laboratorio.
Grazie alla presenza di uno o più connettori sarà un gioco da ragazzi collegare fra loro le varie schede, seguendo le istruzioni presenti nel manuale.
STAGE 3
Proprio non te la senti di assemblare il tuo amplificatore, ma preferisci che qualcun’altro se ne occupi per te?
Non ti preoccupare: ci pensiamo noi!
Disponiamo di un nutrito elenco di “volontari” che si presteranno a farlo per te. Potrai acquistare il kit in versione STAGE 2 e richiederci l’opzione assemblaggio e taratura. Ci occuperemo noi di tutto e tu, potrai ricevere il tuo kit perfettamente assemblato e tarato dalle mani esperte di un tecnico Radioamatore che lo farà per te. Così potrai goderti il tuo amplificatore, che ti sarà consegnato pronto all’uso*!
STAGE 1
STAGE 1 è un Kit che comprende tutti i componenti selezionati, le schede PCB, i connettori ed i cavetti di connessione e relativi connettori da crimpare.
Si tratta di un Kit dedicato ai radioamatori più esperti, dotati di conoscenze tecniche e una strumentazione da Laboratorio adeguata.
Grazie al nostro esaustivo manuale ed agli schemi dettagliati potrai assemblare da zero ciascuna scheda in modo da realizzare il “TUO” amplificatore!
Il modo migliore per venire a conoscenza di tutti i segreti e le funzionalità
NOTA: sono necessarie competenze elettroniche ed una adeguata strumentazione
STAGE 2
STAGE 2 è un Kit avanzato che comprende le schede presenti in STAGE 1, pronte ad essere installate.
Per assemblare questo kit non sono richiesti sofisticati strumenti di laboratorio o competenze tecniche avanzate dato che, ogni scheda, oltre ad essere pre-montata e anche pre-tarata nel nostro laboratorio.
Grazie alla presenza di uno o più connettori sarà un gioco da ragazzi collegare fra loro le varie schede, seguendo le istruzioni presenti nel manuale.
NOTA: l’assemblaggio di questo kit è alla portata di ogni appassionato Radioamatore dotato degli attrezzi basilari presenti in qualsiasi moderno Shack.
STAGE 3
Proprio non te la senti di assemblare il tuo amplificatore, ma preferisci che qualcun’altro se ne occupi per te?
Non ti preoccupare: ci pensiamo noi!
Disponiamo di un nutrito elenco di “volontari” che si presteranno a farlo per te. Potrai acquistare il kit in versione STAGE 2 e richiederci l’opzione assemblaggio e taratura. Ci occuperemo noi di tutto e tu, potrai ricevere il tuo kit perfettamente assemblato e tarato dalle mani esperte di un tecnico Radioamatore che lo farà per te. Così potrai goderti il tuo amplificatore, che ti sarà consegnato pronto all’uso*!
